PENGERTIAN DAN MACAM-MACAM KAPASITOR

PENGERTIAN DAN MACAM KAPASITOR
Kapasitor adalah komponen elektronika yang digunakan untuk menyimpan muatan listrik, dan secara sederhana terdiri dari dua konduktor yang dipisahkan oleh bahan penyekat (bahan dielektrik) tiap konduktor di sebut keping. Kapasitor atau disebut juga kondensator adalah alat (komponen) listrik yang dibuat sedemikian rupa sehingga mampu menyimpan muatan listrik untuk sementara waktu. Pada prinsipnya sebuah kapasitor terdiri atas dua konduktor (lempeng logam) yang dipisahkan oleh bahan penyekat (isolator). Isolator penyekat ini sering disebut bahan (zat) dielektrik
Zat dielektrik yang digunakan untuk menyekat kedua penghantar dapat digunakan untuk membedakan jenis kapasitor. Beberapa kapasitor menggunakan bahan dielektrik berupa kertas, mika, plastik cairan dan lain sebagainya. Beberapa jenis kapasitor menurut bahan dielektiknya antara lain

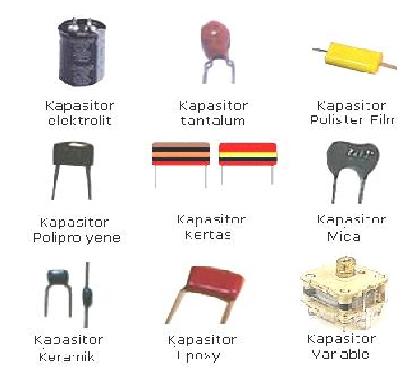

MACAM MACAM KAPASITOR DAN PENGERTIAN
Kondensator elektrolit atau Electrolytic Condenser (sering disingkat Elco) adalah kondensatoryang biasanya berbentuk tabung, mempunyai dua kutub kaki berpolaritas positif dan negatif, ditandai oleh kaki yang panjang positif sedangkan yang pendek negatif atau yang dekat tandaminus ( - ) adalah kaki negatif. Nilai kapasitasnya dari 0,47 µF (mikroFarad) sampai ribuan mikroFarad dengan voltase kerja dari beberapa volt hingga ribuan volt.
Kapasitor tantalum adalah jenis yang sangat handal kapasitorelektrolitik, tersedia dalam bentuk padat bertubuh dan terpisahterbungkus. Para terbungkus "basah" varian tidak sering digunakan dalam desain modern. Mount permukaan tantalumkapasitor yang banyak digunakan dalam desain sirkuit karena efisiensi volumetrik mereka, kehandalan dasar dan kompatibilitasproses.
Kondensator variabel dan trimmer adalah jenis kondensator yang kapasitasnya bisa diubah-ubah. Kondensator ini dapat berubah kapasitasnya karena secara fisik mempunyai poros yang dapat diputar dengan menggunakan obeng.

Kondensator variabel

Kondensator variabel terbuat dari logam, mempunyai kapasitas maksimum sekitar 100 pF (pikoFarad) sampai 500 pF (100pF = 0.0001µF).
Kondensator variabel dengan spul antena dan spul osilator berfungsi sebagai pemilih gelombangfrekuensi tertentu yang akan ditangkap.
Variable capacitor symbol 2.svg Lambang gambar untuk Kondensator Variable pada skema elektronika

Kondensator trimer

Sedangkan kondensator trimer dipasang paralel dengan variabel kondensator berfungsi untuk mengatur pemilihan gelombang frekuensi tersebut.
Kondensator trimer mempunyai kapasitas di bawah 100 pF (pikoFarad).
Lambang gambar untuk Kondensator Trimer pada skema elektronika:
Trimmer capacitor symbol GOST.svg
Kerusakan umumnya terjadi jika:
1.    Korsleting
2.    Setengah korsleting (penangkapan gelombang pemancar menjadi tidak normal)
Kondensator tetap ialah suatu kondensator yang nilainya konstan dan tidak berubah-ubah. Kondensator tetap ada tiga macam bentuk:
§  Kondensator keramik (Ceramic Capacitor)
Bentuknya ada yang bulat tipis, ada yang persegi empat berwarna merah, hijau, coklat dan lain-lain. Dalam pemasangan di papan rangkaian(PCB), boleh dibolak-balik karena tidak mempunyai kaki positif dan negatif. Mempunyai kapasitas mulai dari beberapa piko Farad sampai dengan ratusan Nano Farad (nF). Dengan tegangan kerja maksimal 25 volt sampai 100 volt, tetapi ada juga yang sampai ribuan volt.
Contoh misal pada badannya tertulis = 203, nilai kapasitasnya = 20.000 pF = 20 nF = 0,02 µF.
Jika pada badannya tertulis = 502, nilai kapasitasnya = 5.000 pF = 5 nF = 0,005 µF
Pada dasarnya sama saja dengan kondensator keramik begitu juga cara menghitung nilainya. Bentuknya persegi empat seperti permen. Biasanya mempunyai warna merah, hijau, coklat dan sebagainya.
Kondensator kertas ini sering disebut juga kondensator padder. Misal pada radio dipasang seri dari spul osilator ke variabel condensator. Nilai kapasitas yang dipakai pada sirkuit oscilator antara lain:
§  Kapasitas 200 pF - 500 pF untuk daerah gelombang menengah (Medium Wave / MW) = 190 meter - 500 meter.
§  Kapasitas 1.000 pF - 2.200 pF untuk daerah gelombang pendek (Short Wave / SW) SW 1 = 40 meter - 130 meter.
§  Kapasitas 2.700 pF - 6.800 pF untuk daerah gelombang SW 1, 2, 3 dan 4, = 13 meter - 49 meter.
Nilai kapasitasnya ada yang tertulis langsung ada juga ada pula yang memakai kode warna.
Kegunaan Kapasitor
Kegunaan kapasitor dalam berbagai rangkaian listrik adalah:
1.   mencegah loncatan bunga api listrik pada rangkaian yang mengandung kumparan, bila tiba-tiba    arus listrik diputuskan dan dinyalakan
2.   menyimpan muatan atau energi listrik dalam rangkaian penyala elektronik
3.   memilih panjang gelombang pada radio penerima
4.   sebagai filter dalam catu daya (power supply)
Bentuk kapasitor
1.   kapasitor kertas (besar kapasitas 0,1 F)
2.   kapasitor elektrolit (besar kapasitas 105 pF)
3.   kapasitor variabel (besar kapasitas bisa di ubah-ubah dengan nilai kapasitas maksimum 500 pF)
Simbol Kapasitor
Kapasitor disimbolkan dengan

Satuan dari kapasitansi kondensator adalah Farad (F). Namun Farad adalah satuan yang terlalu besar, sehingga digunakan:
§  Pikofarad (pF) = 1\times10^{-12}\,F
§  Nanofarad (nF) = 1\times10^{-9}\,F
§  Microfarad (\mu\,F) = 1\times10^{-6}\,F
Kapasitansi dari kondensator dapat ditentukan dengan rumus:
C=\epsilon_0\epsilon_r\frac{A}{d}
C : Kapasitansi
\epsilon_0 : permitivitas hampa
\epsilon_r : permitivitas relatif
A : luas pelat
d :jarak antar pelat/tebal dielektrik
Adapun cara memperbesar kapasitansi kapasitor atau kondensator dengan jalan:
1.   Menyusunnya berlapis-lapis.
2.   Memperluas permukaan variabel.
3.   Memakai bahan dengan daya tembus besar.
